Skizze für Metallbau

Geschrieben von Björn Harste am

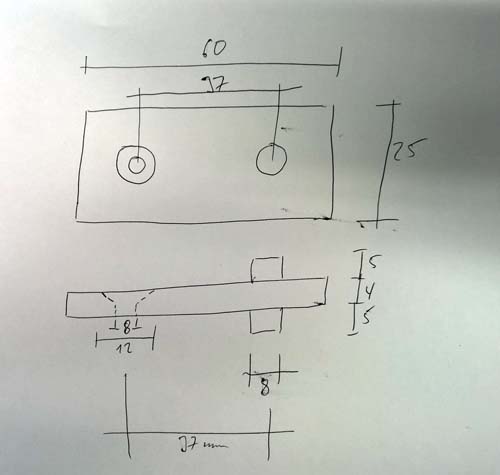

Habe da mal schnell eine Zeichnung aufgekritzelt, nach der sich mein neues Teil für die Tür bauen lässt. Mal gucken, ob sich irgendeine Metallbaufirma hier in Bremen finden lässt, die das Teil relativ kurzfristig erstellen kann. Wir machen ja schon echt viel selber, aber das kann ich dann mit Bordmitteln auch nicht mehr…


Trackbacks

Keine Trackbacks

Kommentare

Ansicht der Kommentare: Linear | Verschachtelt

Sammi ElPadre am :

Länge 60 bei Lochabstand 97?

Björn, NORMSCHRIFT :-D

Sammi ElPadre am :

J7 wäre ne Toleranzangabe, passt auch nicht 8-)

(Ja ich weiß, angehende Maschinenbauer sind unmöglich)

0815 am :

LOL, da sieht man halt wer sich auskennt. :-) verstehe nur "Bahnhof". :-)))

Stammgast am :

Verständlich, bei so einer hochkomplexen Zeichnung. Bildung wird eh überschätzt.

Chris_aus_B am :

Das ist ja als Ersatz für das orange Teil gedacht. Hat die Aussparung am Original denn keine Bedeutung bzw. ist sie nicht notwendig?

Björn Harste am :

Damit kann man die Tür festklemmen. Funktioniert dann eben nicht mehr. Das Ende der gesamten Anlage rückt sowieso immer näher, wenngleich ich noch keinen genauen Termin festlegen kann.
Aber spätestens jetzt MUSS was passieren.

Hans12 am :

Aber was macht die Videokassette in der Zeichnung?

Chris_aus_B am :

Denk dran, der Schrank ist wohl 25 jahre alt. ;-)

Horst-Kevin am :

Fehlt da nicht der Abstand des Lochs und der Zapfen von den Rändern?

DayLight am :

Nicht grad ne deutsche Projektion der Draufsicht -D
Und ja, der Abstand fehlt noch. Außerdem Tiefe und Winkel der Senkung. Achja, Material und so :-D

Im Moment ist es aber noch eher ein Frästeil (teuer). Ich vermute der 8er Zapfen kann auch geschweisst werden.
Dann wäre es ein simples 4er Blech mit einem 8er Bolzen eingeschweisst.
Aber nur 4 dick, da ist schweissen oder Fräsen Scheise

Bulli am :

Warum nicht an einer anderen Tür das Teil demontieren, zum Metallbauer fahren und den 3min abzeichnen lassen? Dann passt es am Ende auch. ;-)

Peter am :

für nen Guten Schlosser sollte das in 5 min zu bauen sein
ich würde das jetzt auch in 2 teilen bauen und den Bolzen einfach einheften bzw WIG Schweißen

Jan am :

Du scheinst handwerklich nicht so die Leuchte zu sein, hast du schon mal einen Nagel in die Wand geschlagen? :-O Ich glaub der Satz "für nen Guten Schlosser sollte das in 5 min zu bauen sein" wurde schon 5 Millionen Mal geschrieben.

Peter am :

Hallo Jan,
soltest du mich meine muss ich dich enttäuschen.
Meine handwerklichen Künste reichen sogar so weit das ich erstens eine Meisterbrief im Metallhandwerk mein eigen nennen darf und außerdem hauptberuflich für eine Mittelständische Firma den Kundendienstmoteur mache .

Marcel am :

Wenn auch 5mm alu ok ist, mach ichs dir für 2 Tafeln zotter!

Akke am :

Ich habe es eben versucht zu bauen. Gescheitert bin ich an meinen schweisskünsten. Den 8er Bolzen einzuschleusen ist für mich mit wig nicht machbar. Und 4mm flach hat keine schlosserei da, das habe ich aus 2x2mm Blech zusammengeschweisst. Die 12mm Senkung ist übrigens für eine m6 senkkopfschraube. Und der Lochabstand sind denke ich 37mm,meine Oma hat die 3 auch immer so komisch geschrieben

Dingenskirchen am :

Ihr denkt alle zu kompliziert! Das kann man doch ganz easy aus einem Reststück UIC60 fräsen!1!!!elf!

Akke am :

Hier mein versuch http://imgur.com/IhwfOSn

mucki am :

Bauen kannst du .. das mit dem foto üben wir nochmal.
