Neben der Pumpenstation im Keller sind inzwischen auch schon die Rohrleitungen für den Anschluss der beiden Kühlzellenaggregate (also für den MoPro- und Tiefkühlraum) angebracht:

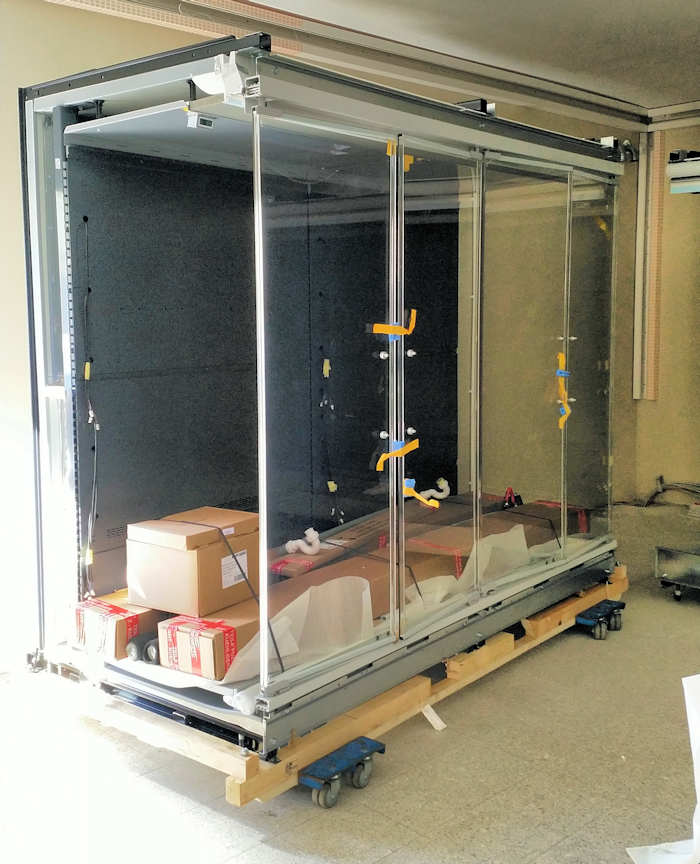

Unser zukünftiges Fleischkühlregal. Das einzige der angelieferten Kühlregale mit Türen, damit die besonders tiefe Temperatur (für Geflügel und Hackfleisch) gehalten werden kann:

Da sind die ersten Rohre für den neuen Kühlkreislauf schon installiert. Etwas mehr Durchmesser als bei den Kupferrohren der alten Kühlanlage, aber als Medium für den Wärmetransport dient Wasser bei quasi Normaldruck und nicht ein Gas, das durch Druckunterschiede im zweistelligen Bar-Bereich seinen Aggregatzustand ändert.

Da verschwinden sie, unsere beiden alten Verflüssiger von der Verbundanlage (oben) und auch den drei Tiefkühl-Kreisläufen (unteres Bild).

Das neue System wird erst morgen geliefert. Der Rückkühler ist zwar insgesamt um einiges größer, aber deutlich effizienter und, das wird die Nachbarn freuen, vor allem leiser.

Nach dem die Pumpenstation im Keller nun ziemlich genau ein dreiviertel Jahr herumstand, wurde sie eben schon an ihren finalen Platz an der Wand befestigt.

Finde ich gut, denn wenn es mal wieder eine Überflutung geben sollte, bekommt das Ding nicht gleich nasse Füße. Eigentlich hieß es bislang immer, dass die Station auf dem Boden stehen bleiben und nur an der Wand fixiert werden soll. Aber so ist nicht nur auch gut, sondern sogar besser.

Ein letzter Blick auf die Außengeräte der Kühl- und Klimaanlagen. Die beiden großen Wärmetauscher im oberen Bereich sind schon vollständig außer Betrieb und sowohl Strom- als auch Kältemittelleitungen sind schon entfernt, bzw. auf jeden Fall unten abgetrennt.

Morgen wird hier eine Arbeitsbühne angeliefert, mit deren Hilfe die alten Geräte abgebaut, aber vor allem der neue Wärmetauscher installieren wird. Statt der Verflüssiger haben wir dann einen sogenannten Rückkühler, da wir in der neuen Anlage nicht mehr mit einem unter Druck stehenden Gas für den Wärmetransport arbeiten, sondern mit Wasser.

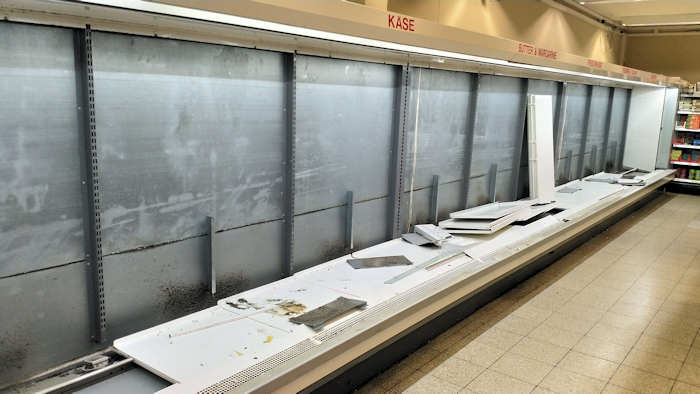

So sieht unser großes Kühlregal ohne Fachböden und Rückwände aus. Die restlichen Einbauten kommen gleich auch noch raus und dann können wir nur abwarten. Morgen will unser Kältemonteur wiederkommen und die Geräte weiter zerlegen, so dass sie bequem per Anhänger oder Container abgefahren werden können.

Ist schon irgendwie ein komisches Gefühl, das Gerät, für das ich vor knapp zwei Jahrzehnten mal rund 60.000 DM hingeblättert habe, so zerlegt zu sehen …

Jetzt geht es hier richtig zur Sache: Die ganzen Einbauten der beiden kleinen Kühlregale kommen raus, alles was reines Metall ist, wird direkt entsorgt. Elektronikkomponenten, Dämmschaum, Kupferrohre und Plastikteile werden natürlich gesondert behandelt.

Momentan sind die Geräte übrigens noch "kalt", also voll im Betrieb. An den Kältemittelkreislauf werden wir wohl erst später gehen, da wir die restliche Ware aus dem großen Kühlregal dann in die beiden "Coolboxen" stellen werden und dann die komplette große Verbundanlage außer Betrieb nehmen werden.

Sieht schon echt krass aus, wenngleich mir so ein Anblick natürlich auch nicht gänzlich unbekannt ist. Traurig? Nein, immer noch nicht. Es geht vorwärts, die alten Geräte kommen weg. Juhu!

So geht es hier jetzt übrigens weiter:

06. September: Lieferung und Aufbau Regale Getränkeabteilung
07. September: Aufbau Regale Getränkeabteilung

12. September: Lieferung und Installation Kühlregale Salate und Getränke

16. September: Außerbetriebnahme alte Kühlanlage

17. September: Abbau und Entsorgung alte Kühlanlage
17. September: Anlieferung und Installation neue Kühl-Infrastruktur

18. September: Lieferung und Aufbau neue Kühlregale

19. September: Lieferung und Installation neue Tiefkühltruhen
19. September: Lieferung und Aufbau Regale Trockensortiment

02. Oktober: Lieferung und Aufbau Regale Drogerie / Süßwaren / Alkohol
04. Oktober: Aufbau Regale Drogerie / Süßwaren / Alkohol

Eine Sicherung nach der anderen war uns im Maschinenraum in Findorff durchgebrannt. Jedes Mal war die komplette Kühlanlage aus, inklusive Beleuchtung oben im Kühlregal. Ich hatte die Befürchtung, dass das der Motor des Kompressors sein könnte, was eine kleine bis mittlere vierstellige Investition nach sich gezogen hätte.

Glücklicherweise war es nur der Hauptschalter der Anlage, der aus irgendeinem Grund aus Altersschwäche im Inneren zerbröselt war und deshalb einen Kurzschluss auslöste. Ebenfalls glücklicherweise passierte das während der Geschäftszeit, so dass die Mitarbeiter schnell reagieren konnten.

Unser Kältemonteur war zufällig im Markt in unserer kleinen Filiale zugange, als er auf den Gedanken kam, doch mal im Maschinenraum nach dem Rechten zu sehen. Einer gehörigen Portion Glück war dieser Besuch zu verdanken, denn gerade noch rechtzeitig hat er ein winziges Leck entdeckt, das durch zwei aneinander scheuernden Rohre in einem der beiden entstanden war. Öl war schon reichlich ausgetreten, Kältemittel (natürlich auch wieder R404a) ist aber noch genug in der Anlage, so dass wir auch da kein Problem haben.

Ich mag diese Art der Anlagen überhaupt nicht (mehr) und bin richtig froh, dass wir die steckerfertigen Geräte bekommen, die jeweils ihre eigene Technik dabei haben. Die sind zwar auch über einen großen Kreislauf miteinander verbunden, über den die Abwärme aus dem Markt geführt wird (dazu dient in einigen Wochen das bereits gelieferte Pumpenmodul bei uns im Keller), aber das ist eine deutlich übersichtlichere Technik, die im Gegensatz zu den Anlagen mit den herkömmlichen Kältemitteln mit einem klima- und onzonfreundlichen Fluid für die Wärmeübertragung funktioniert. Das Zeugs nennt sich Dihydrogenmonoxid.

Über unseren (noch aktuellen) Kühlanlagen schwebt ein rasierklingenscharfes Damoklesschwert in Form des alten Kältemittels R404a, dass nicht mehr (oder nur noch in sehr geringen Mengen) produziert wird und dadurch sehr schwer zu bekommen und/oder sehr teuer ist. Unsere alte Anlage muss ja nur noch acht Wochen durchhalten, aber das muss sie auch schaffen.

Um jegliches Ausfallrisiko bei den aktuellen Temperaturen zumindest zu reduzieren, sind wir eben eine halbe Stunde auf dem Dach herumgerutscht und haben letztendlich einen Wasserschlauch in das Gehäuse des sogenannten Verflüssigers eingeführt, über den der Wärmetausche quasi noch eine aktive Zusatzkühlung in Form fließenden Wassers hat, die zudem bequem vom Wasserhahn im Lager aus zu steuern ist.

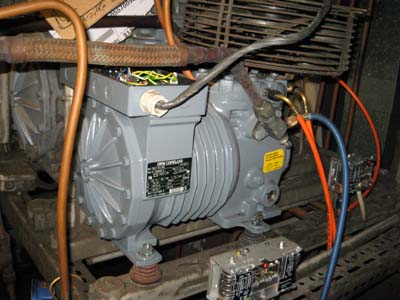

Seit heute Morgen schon ist der Kältemonteur hier im Keller am arbeiten. Ein mittlerweile 18 Jahre alter Kompressor hat seinen Geist aufgegeben, was nach der Laufzeit durchaus normal ist, und musste erneuert werden.

Ich mag gar nicht daran denken, was das wieder kostet... Bald haben wir hier die gesamte Kühltechnik erneuert.
