Um die insgesamt elf Leitungen mit Längen zwischen 21 und 55 Metern überhaupt halbwegs sinnvoll handhaben zu können, haben wir sie zu Beginn der Arbeiten erst mal vollständig im Laden ausgelegt. Das war der Hauptgrund, warum wir diese Arbeit nicht während der Öffnungszeit machen konnten.
So ausgelegt hatten alle Strippen einen gemeinsamen Anfang, an dem wir sie miteinander fixiert und schließlich von oben durch eine der Kernbohrungen in den Kriechkeller (und dort dann rund 15 Meter weit bis zur Unterverteilung) gefädelt haben. Die restlichen, unterschiedlich langen Kabel, haben wir dann Stück für Stück in unseren Brüstungskanal eingeführt und bei den geschaffenen Auslässen jeweils ein abgelängtes Ende zum Anschluss an die neuen Lichtbänder herausgucken lassen.
Mal ernsthaft: In dem Paket war Material für unsere neue Beleuchtung drin. Als Elektrogroßhändler liefern sie für gewöhnlich an die Elektriker oder eben direkt an die Baustellen, so ergab sich dann diese Adresse, die auch einzig als Versandadresse dient, abgerechnet wir das Zeugs dann später über unseren Elektriker.
(Lasst das bloß keinen wissen, dass wir hier ein Gasfeld haben. Sonst reißt RWE bald alles ab und dann steht hier ein Bohrturm statt eines Supermarktes auf dem Hof.)

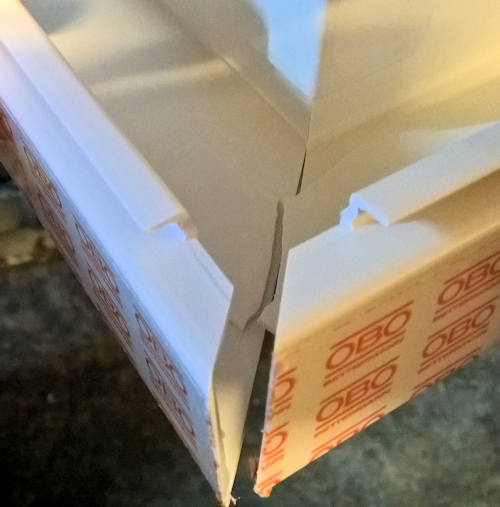

Prickelnder Start in die sonntägliche Brüstungskanal-Verlegeaktion: Eine der beiden vorkonfektionierten Außenecken hat einen Transportschaden. Normalerweise packe ich immer alles gleich aus, aber in diesem Fall habe ich meine Neugierde ausnahmsweise mal vier Wochen lang zügeln können – und dann sowas.
Wir werden das Teil dennoch verwenden. Wenn beide Seiten vernünftig an der Wand fixiert sind, sollte es kein Problem sein und einen möglicherweise sichtbaren Riss frickeln wir irgendwann mal Acryl zu und vielleicht streichen wir die Kanäle ohnehin irgendwann mit der Wandfarbe über. Aber das steht noch in ganz weit entfernten Sternen …
Wenn dieser Laden einfach nur vier Wände und entsprechend vier Ecken (Innenecken) hätte, dann wäre die Installation der neun Brüstungskanäle natürlich super einfach. Damit hier aber schon aus Prinzip nichts einfach íst, hat der Architekt vor ein paar Jahrzehnten mal nicht nur Pfeiler mitten ins Gebäude gestellt, sondern auch noch an die Wände, so dass sich kleine Vorsprünge bilden, wie auf diesem Bild zu sehen:
Aber das schaffen wir. Dafür gibt es vo OBO fertige Innen- und Außenecken, die zu diesem Brüstungskanal-System passend sind. So muss man sich nicht mit Gehrungen herumärgern oder hat aus anderen Gründen hässliche Fugen in den Kanälen.
Ganz vorne auf der linken Seite haben wir einen winzigen Versatz in der Wand. Nicht mal 20cm verspringt die Mauer, dort eine Innen- und Außenecke zu opfern, wäre teuer und vermutlich wenig sinnvoll. Gefrickel bleibt Gefrickel. Aber auch das werden wir lösen. An das kurze Stück kommt ein passendes gerades Stück Kanal und dann gehen wir von links auf Stoß dagegen und von rechts kommend wird der Kanal vom neuen einfach überlappt werden und das Ende bekommt einen Deckel drauf.
Das ist jetzt übrigens auch jetzt die unmittelbar nächste Baustelle im Rahmen der Brüstungskanalinstallation.
Ranhalten, fünf Löcher markieren, bohren, abfegen, Dübel rein, Kanal ranhalten, Schrauben rein. Letztendlich ist das für einen erfahrenen Handwerker eine Sache von wenigen Minuten. Die Schutzfolie wird natürlich noch entfernt. Aber jetzt für die Bauarbeiten lasse ich sie erst mal dran. Sicher ist sicher.
Der nächste Kanal muss bereits gekürzt werden und dann kommt auch schon ein kleiner Vorsprung, um den wir den Kanal herumfalten müssen. Dafür brauche ich eine Kappsäge und genau die werde ich morgen von zu Hause mitbringen…
Wenn man schon mal da oben in der vorderen linken Ecke vom Laden steht, darf natürlich auch ein Blick über die Regale nicht fehlen. Links erkennt ihr noch alte Kabel und -Kanäle. Das Geschwurbel kommt natürlich alles weg…
Im Rahmen der Modernisierung hier, werden wir ja nun auch die gesamte Elektroinstallation erneuern. Weil es einfacher und hier für den Laden vollkommen ausreichend ist, wird alles auf Putz passieren. Dazu werden wir den gesamten Laden im oberen Bereich mit einem Brüstungskanal einrahmen, in dem dann die Strom-, aber auch Daten- und sonstige Leitungen untergebracht sein werden.
Da wir gerade sowieso etwas Zeit überbrücken müssen (noch keine Neuigkeiten vom Bauamt, werden wir den Anbau dieser Kanäle selber machen. Es ist ja kein Hexenwerk, ein paar (mehr) Löcher zu bohren, Kabelkanäle zu kürzen oder auf Gehrung zu schneiden und diese dann festzuschrauben. Das muss ja nun nicht unbedingt der Elektriker machen, der sich die Arbeitsstunde mit rund 50 Euro vergüten lässt.
Insgesamt brauchen wir rund 100 Meter Kabelkanäle für diese Aktion. Die ersten zwanzig davon und zwei vorgeformte Außenecken haben wir vorhin mal bestellt. Ihr seht: Es geht weiter.
Steckdosen installieren… Klar! Stolperfallen im Lager, die bauen sie hier hin.
Naja, sind nun mal einige Meter NYM-J-Leitung, die dort gerade parallel zu unserem Tagesgeschäft in das Loch, durch die Decke, in den Keller, durch den Keller in die Unterverteilung gezogen werden. Ist bei den Längen nicht ganz einfach zu bewegen…
Unterverteilung und die für die Zuleitungen notwendigen Kabelbahnen im Keller sind quasi fertig, ab jetzt geht es darum, die einzelnen Verbraucher und Entnahmestellen hier oben im Markt neu zu verkabeln und anzuschließen. Erste Teilbaustelle: Das Kassenbüro. Hier liegen schon mal die ersten Zuleitungen in der Ecke hinter der Bürowand.
Von dort aus werden sie unter Putz (halte ich im Lager für sicherer) ins Büro geführt, wo dann vor allem rund um den Schreibtisch 20 (Kein Schwachsinn, brauchen wir!) Steckdosen in einem Brüstungskanal ihren Platz finden werden.
Im Keller tut sich was. Über der neuen Unterverteilung entstehen derzeit ein paar Durchbrüche (momentan durch den verwendeten Kernbohrer noch etwas unförmig), durch welche später sämtliche Zuleitungen der neuen Elektroinstallation geführt werden. Hinter der Mauer ist der Anfang der Kabelbahnen, die momentan immer noch installiert werden – es sind nun mal etliche Meter…
Gestern Nachmittag war noch der Elektrikermeister hier und hat hat den Kriechkeller unter dem Laden begutachtet. Dort sollen, wie ich hier schon geschrieben hatte, Kabelbahnen installiert werden, auf denen dann sämtliche Leitungen von der neuen Unterverteilung liegen werden.
Die Arbeiten sollen in den nächsten Tagen beginnen.
Ich glaube, dann wird man mich auch nach vielen Jahren mal wieder in den Tiefen unter dem Laden hier sehen. Mal gucken, ob ich euch ein paar Fotos aus den Katakomben liefern kann.
